Wymagania konstrukcyjne i rygory bezpieczeństwa przy projektowaniu dźwigów ze szklanym szybem

Projektowanie dźwigów ze szklanym szybem wymaga precyzyjnego pogodzenia estetycznej transparentności obudowy z koniecznością bezpiecznego przenoszenia obciążeń statycznych i dynamicznych. Mechanizm poruszającej się kabiny generuje siły, które bezpośrednio oddziałują na kruchą strukturę wzdłuż całej osi jazdy. Konstrukcja musi jednocześnie spełniać rygorystyczne normy wytrzymałościowe, aby zagwarantować długoletnią bezawaryjność układu oraz pełną ochronę przebywających wewnątrz użytkowników. Wymusza to na inżynierach i architektach stosowanie zaawansowanych rozwiązań z zakresu inżynierii materiałowej, uwzględniających nie tylko masę własną komponentów, ale również zmienne parcie wiatru w przypadku instalacji zewnętrznych. Niestabilność choćby jednego z tych czynników stwarza realne ryzyko uszkodzenia całości.

Wymagania materiałowe i konstrukcyjne obudowy

Zgodnie z bezwzględnymi wytycznymi normy PN-EN 81 oraz europejskimi dyrektywami bezpieczeństwa, szkło stosowane w obudowach szybów windowych musi być laminowane. Technologia ta skutecznie zapobiega niekontrolowanemu rozsypaniu się tafli po uderzeniu mechanicznym lub poddaniu silnemu naciskowi. Poszczególne warstwy szkła hartowanego łączy się specjalną folią z poliwinylobutyralu (PVB), która utrzymuje spójność całego elementu w przypadku miejscowego pęknięcia. Ogranicza to ryzyko obrażeń u pasażerów i pozwala zachować fizyczną integralność przegrody do czasu interwencji ekipy serwisowej. W praktyce inżynieryjnej firmy AS-LIFT precyzyjnie dobieramy grubość i strukturę pakietów szybowych na podstawie szczegółowych obliczeń statycznych prowadzonych dla konkretnego obiektu, co zapewnia zgodność ze standardami budowlanymi.

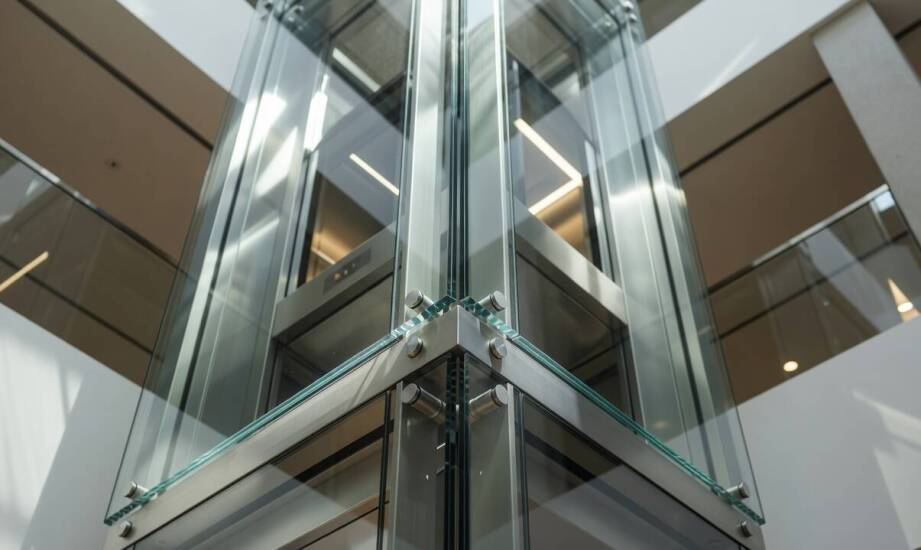

Kluczowym wyzwaniem projektowym pozostaje właściwe przymocowanie wielkogabarytowych tafli do stalowej lub aluminiowej ramy wsporczej. Zastosowanie sztywnego połączenia z konstrukcją nośną błyskawicznie doprowadziłoby do uszkodzeń wywołanych naprężeniami. Stosuje się więc dedykowane mocowania punktowe wyposażone w rotule przegubowe, które efektywnie przejmują drgania powstające podczas ciągłego ruchu kabiny. Dodatkowe elastyczne profile mocujące oraz podkładki neoprenowe izolują wrażliwy materiał od wibracji generowanych przez pracujący napęd. Taki przemyślany układ mocowań pozwala na znaczną redukcję przenoszenia mikrowibracji, co bezpośrednio chroni obudowę przed postępującymi pęknięciami zmęczeniowymi i znacząco wydłuża żywotność całej instalacji.

Wpływ uwarunkowań termicznych na sterowanie i odbiór

Intensywne nasłonecznienie zewnętrznych ścian generuje silny efekt szklarniowy, który drastycznie podnosi temperaturę powietrza wewnątrz zamkniętej przestrzeni szybu. Aktualne przepisy techniczne wyraźnie wskazują, że optymalne środowisko pracy urządzeń dźwigowych powinno mieścić się w wąskim przedziale od +5 do +40°C. Przekroczenie tych rygorystycznych wartości bezpośrednio zagraża mikroprocesorowym obwodom sterującym oraz falownikom odpowiadającym za płynny start i hamowanie silnika głównego. Prawidłowo zaprojektowane przeszklone windy wymagają zaimplementowania wyjątkowo wydajnych systemów cyrkulacji powietrza. Standardem budowlanym staje się wentylacja grawitacyjna połączona z otworami oddymiającymi, których łączna powierzchnia musi stanowić co najmniej 2,5% przekroju poziomego szybu, przy jednoczesnym zachowaniu wymiaru minimum 0,1 metra kwadratowego na każdej kondygnacji.

Utrzymanie ścisłego reżimu temperaturowego bezpośrednio warunkuje pozytywny wynik procedury certyfikacyjnej prowadzonej przez państwowych inspektorów Urzędu Dozoru Technicznego. Inwestor lub generalny wykonawca musi złożyć formalny wniosek poparty kompletną dokumentacją techniczno-ruchową. Kolejnym krokiem jest badanie odbiorcze obejmujące rygorystyczne próby statyczne i dynamiczne przy nominalnym udźwigu maszyny. Wyznaczony inspektor weryfikuje poprawność zadziałania ograniczników prędkości, sprawność mechanicznych chwytaczy oraz niezawodność elektroniki w zastanych na miejscu warunkach mikroklimatycznych. Dopiero kompleksowa i w pełni pozytywna ocena wszystkich zabezpieczeń skutkuje wydaniem ostatecznej decyzji zezwalającej na bezpieczną eksploatację oraz założeniem księgi rewizyjnej.

Wczesne przeanalizowanie parametrów fizycznych budynku ułatwia realizację i optymalizację wszystkich późniejszych etapów inwestycji. Prawidłowy dobór wytrzymałych, laminowanych barier ochronnych oraz zaprojektowanie skutecznych systemów wymiany powietrza pozwala inwestorom uniknąć kosztownych poprawek na finalnym etapie prac. Skrupulatne zaplanowanie rozkładu sił, naprężeń i zmiennej termiki gwarantuje terminowe przejście trudnych badań odbiorczych, oddając użytkownikom do codziennej dyspozycji w pełni bezpieczny mechanizm transportu pionowego.
