Konstrukcja i zasady włączania podziemnych hydrantów do wodociągów z żeliwa sferoidalnego

Armatura wodociągowa ukryta pod poziomem terenu pozwala zachować pełną przepustowość miejskich szlaków komunikacyjnych. W przeciwieństwie do rozwiązań nadziemnych, obiekty te nie kolidują z ruchem kołowym ani pieszym, a jednocześnie zabezpieczają teren, dając służbom ratowniczym stały dostęp do wody gaśniczej. Stabilne posadowienie takich elementów w ciągach jezdnych wymaga precyzyjnego planowania. Konstrukcja musi stawiać opór parciu gruntu, ale przede wszystkim potężnym wibracjom. Obciążenia dynamiczne generowane przez przejeżdżające pojazdy ciężarowe uderzają w skrzynkę uliczną, a następnie rezonują w głąb całej instalacji wodociągowej. Zagrożeniem dla żywotności węzła pozostają także zmiany objętości gruntu wywołane cyklami zamarzania i rozmarzania. Dystrybutorzy i eksperci z branży wyraźnie wskazują, że kluczem do bezawaryjności jest ścisłe przestrzeganie rygorystycznych procedur montażowych oraz dobór stopów o odpowiedniej ciągliwości.

Konstrukcja zaworu i ochrona przed obciążeniami z nawierzchni

Główny mechanizm odcinający przepływ wody z rurociągu bazuje na pracy specjalnego, gumowanego grzyba. W momencie opuszczania trzpienia i zamykania zaworu, uruchamia się zintegrowany układ samoczynnego odwadniania. Konstruktorzy umieścili w dolnym korpusie niewielki otwór, który odsłania się samoczynnie, wypuszczając wodę szczątkową z kolumny prosto do gruntu. Ten niepozorny proces całkowicie eliminuje ryzyko rozsadzenia żeliwnego płaszcza przez lód podczas silnych, zimowych mrozów. Działanie systemu zależy wprost od chłonności otoczenia, dlatego ekipy instalacyjne muszą przygotować przepuszczalną strukturę wokół podstawy.

Korpus armatury przyjmuje na siebie siły uderzeniowe płynące z drogi. Nacisk kół przekazywany ze skrzynki ulicznej trafia na ściany urządzenia. Wytrzymanie takich naprężeń wymaga zastosowania solidnych odlewów o precyzyjnie zaprojektowanej grubości, spełniających surowe kryteria normy PN-EN 14339. Żeliwo sferoidalne znakomicie pochłania drgania, wymaga jednak izolacji przed agresywnym środowiskiem glebowym. Zgodnie z wytycznymi, element zabezpiecza się powłoką epoksydową o grubości co najmniej 250 μm, co blokuje rozwój ognisk korozji nawet w miejscach o wysokim stężeniu soli drogowej. Odpowiednio powlekany moduł zachowuje pierwotną geometrię przez dziesięciolecia nieprzerwanej eksploatacji w pasie drogowym. Firma Conecto Profiles, zaopatrując wykonawców sieci wodno-kanalizacyjnych, dobiera armaturę odlewaną dokładnie w takich certyfikowanych reżimach technologicznych.

Stabilizacja przyłącza i parametry połączeń kołnierzowych

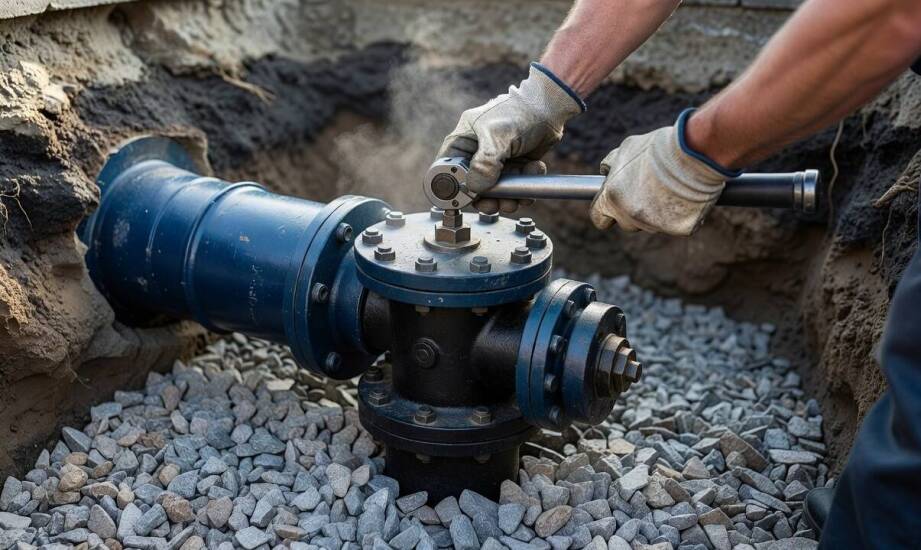

Poprawne wpięcie urządzenia do magistrali zaczyna się od osadzenia kolana stopowego na samym dnie wykopu. Element ten musi spocząć na całkowicie stabilnym, poziomym fundamencie betonowym lub wyprofilowanej płycie, aby zapobiec późniejszemu osiadaniu pod ciężarem własnym i ciśnieniem z góry. Kolejny etap stanowi odpowiednia obsypka. Prawidłowo zamontowany hydrant podziemny otacza się w dolnej partii grubą warstwą żwiru drenażowego. Zastosowanie piasku lub gliny zablokowałoby mechanizm odwadniający, powodując niebezpieczne zaleganie wody w kolumnie.

Połączenie urządzenia z przewodem dystrybucyjnym realizuje się za pomocą sztywnych węzłów kołnierzowych w standardzie ciśnieniowym PN10 lub PN16. Śruby montażowe dokręca się równomiernie metodą na krzyż, eliminując ryzyko zwichrowania kryzy. W takich newralgicznych punktach stosuje się uszczelki elastomerowe wzmocnione stalową wkładką, które nie tracą elastyczności i stawiają opór gwałtownym skokom ciśnienia wywołanym przez nagłe otwarcie zaworu gaśniczego. Stabilność całego węzła zależy w równym stopniu od rurociągu przesyłowego. Dedykowane rury z żeliwa sferoidalnego wykazują wytrzymałość na rozciąganie przekraczającą 420 MPa oraz wydłużenie względne na poziomie minimum 10%. Tworzy to idealną harmonię materiałową ze strukturą zaworu. Układ wolny od słabych punktów i różnic w potencjałach galwanicznych skutecznie opiera się wibracjom i naprężeniom ścinającym.

Precyzyjne sparowanie armatury z główną linią przesyłową radykalnie obniża koszty cyklu życia całej sieci podziemnej. Jednolita charakterystyka plastyczna elementów sprawia, że odcinek pracuje w gruncie jak jeden spójny organizm. Bezwzględne przestrzeganie zasad tworzenia podsypki drenażowej chroni przed usterkami mrozowymi, a znormalizowane kołnierze zapobiegają wyciekom przy uderzeniach hydraulicznych. Rygorystyczny dobór materiałów oddala perspektywę trudnych interwencji serwisowych, które w warunkach miejskiej aglomeracji zmuszają służby do zrywania asfaltu i tamowania ruchu pojazdów. Wdrożenie sprawdzonych technologii odlewniczych przekłada się na dziesiątki lat bezpiecznego funkcjonowania wodociągu.
