Jak dobrać izolację zbiornika do medium, temperatury i warunków pracy

Zbiorniki przemysłowe pracujące bez odpowiedniej osłony termicznej generują potężne straty energii, które bezpośrednio destabilizują przebieg całych procesów technologicznych. Zewnętrzne zasobniki magazynujące gorącą wodę, gęste chemikalia czy półprodukty spożywcze oddają ciepło do otoczenia niemal nieustannie. Według danych europejskich organizacji branżowych niezaizolowane powierzchnie w przemyśle odpowiadają za straty rzędu 16,7 Mtoe energii rocznie oraz emisję 48 milionów ton dwutlenku węgla. Słabo zabezpieczone instalacje powodują ubytki finansowe sięgające tysięcy euro każdego miesiąca na pojedynczym obiekcie. Brak stabilności temperaturowej wewnątrz stalowych walców zmusza zakłady do ciągłego dogrzewania lub chłodzenia medium. Taki proces mocno obciąża infrastrukturę i zwiększa awaryjność pomp czy drogich wymienników ciepła. Odpowiednie zabezpieczenie powłok zewnętrznych znacząco ułatwia utrzymanie surowego reżimu technologicznego.

Jak parametry i rodzaj medium warunkują wybór materiału

Decyzję o rodzaju i grubości warstwy ochronnej podejmuje się na podstawie temperatury substancji, dokładnej lokalizacji obiektu oraz poziomu wilgotności otoczenia. Krajowa norma PN-B-20105:2014-09 narzuca inżynierom surowe wymagania projektowe. Przepisy te uwzględniają precyzyjne obliczenia ubytków ciepła do środowiska oraz dopuszczalnego czasu stygnięcia cieczy. Prawidłowo wykonane wyliczenia pozwalają zachować płynność produkcji, chroniąc na przykład lepką substancję w elektrowni lub gorzelni przed zakrzepnięciem podczas awaryjnego postoju. Eksperci analizują również częstotliwość prac serwisowych utrzymania ruchu. Umożliwia to zaprojektowanie i wdrożenie łatwo zdejmowanych kapturów blaszanych wokół kluczowych zaworów, zasuw oraz urządzeń pomiarowych.

Temperatura robocza kategorycznie definiuje bazowy surowiec izolacyjny. Pionowe i poziome zasobniki przechowujące gorącą parę technologiczną lub oleje o temperaturze powyżej 100°C pokrywa się najczęściej grubą wełną mineralną albo skalną. Włókniste materiały skalne utrzymują pełną stabilność wymiarową w skrajnych warunkach sięgających 200°C, skutecznie zapobiegając odkształceniom pod wpływem wielomiesięcznego nagrzewania. Z kolei przy magazynowaniu skroplonych gazów lub silnych czynników chłodniczych o temperaturze znacznie poniżej zera kluczowa staje się całkowita blokada przepływu wilgoci do wewnątrz układu. Inwestorzy wybierają wówczas kauczuk elastomerowy, szkło spienione o nazwie Foamglas lub twarde płyty PIR i PUR, które posiadają zwartą i zamkniętą strukturę komórkową.

Ryzyko skraplania wody na chłodnych stalowych ścianach wymusza wyjątkowo staranne kalibrowanie powłok zewnętrznych. Profesjonalnie zaprojektowane izolacje zbiorników wymagają niezwykle precyzyjnego dobrania grubości otuliny. Zewnętrzna powierzchnia płaszcza ochronnego musi zawsze pozostawać cieplejsza niż punkt rosy dla parametrów wilgotnościowych panujących na danej hali. Zignorowanie tego rygorystycznego warunku prowadzi do błyskawicznego nasiąkania materiału i zauważalnego spadku jego parametrów termicznych.

Montaż na walcach i ochrona przed korozją podizolacyjną

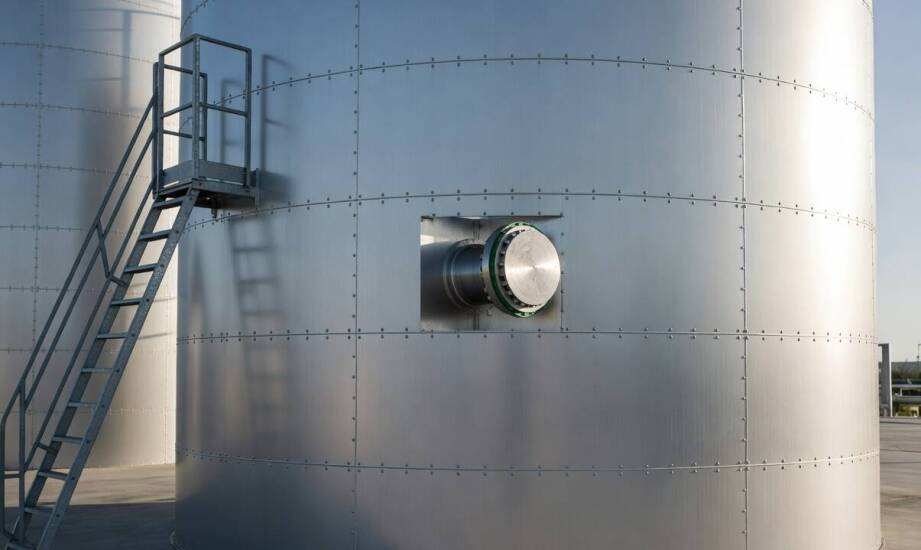

Instalowanie zabezpieczeń na wielkogabarytowych powierzchniach cylindrycznych narzuca budowę dedykowanego i solidnego systemu nośnego. Montażyści mocują kolejne segmenty ochronne za pomocą stalowych pierścieni dystansowych, grubych drutów i taśm dociskowych, a następnie spinają całość sztywnym płaszczem z nierdzewnej blachy. Aluminiowy lub ocynkowany płaszcz zewnętrzny znakomicie zabezpiecza delikatny wkład przed uszkodzeniami z zewnątrz oraz zmiennymi warunkami atmosferycznymi. Realizacja projektów na setkach tysięcy metrów kwadratowych instalacji przemysłowych, z czym na co dzień spotykają się inżynierowie firmy IzoSerwis, dowodzi konieczności stosowania szczelin dylatacyjnych. Specjalne zamki w blasze kompensują naturalne rozszerzanie i kurczenie się stalowych konstrukcji przy ekstremalnych zmianach pór roku.

Ciągłość bariery cieplnej najczęściej ulega przerwaniu wokół nietypowych i zróżnicowanych fragmentów konstrukcyjnych zasobnika. Niezabezpieczone włazy rewizyjne, przyłącza technologiczne i masywne podpory konstrukcyjne błyskawicznie stają się agresywnymi mostkami cieplnymi. Takie luki odpowiadają za potężne straty wyprodukowanej energii i niekontrolowane skraplanie wilgoci. Pozostawienie odsłoniętych króćców czy ram nośnych zauważalnie obniża sprawność energetyczną całego układu. Skutecznym rozwiązaniem jest budowa i nakładanie ciasno dopasowanych kształtek na każdy wystający i nieregularny detal.

Poważnym i niezwykle kosztownym zagrożeniem w zakładach chemicznych i na otwartych farmach zbiornikowych jest destrukcyjne zjawisko korozji pod izolacją (CUI). Zacinająca woda deszczowa lub skropliny penetrujące mikropęknięcia w poszyciu blaszanym reagują ze stalową powłoką zasobnika w sposób zupełnie niewidoczny dla obsługi obiektu. Długofalowa ochrona przed tym procesem wymaga nałożenia wysoce specjalistycznych powłok antykorozyjnych bezpośrednio na surowy metal, jeszcze przed właściwym montażem warstwy z wełny lub kauczuku.

Głośne procesy przetłaczania, napowietrzania i mieszania gęstych cieczy zmuszają menedżerów do jednoczesnego wznoszenia odpowiednich barier akustycznych. Ciężkie wełny mineralne bardzo dobrze łączą w sobie parametry tłumiące i rygorystyczne wymagania ognioochronne. Zbita struktura włókien świetnie pochłania uciążliwy hałas przemysłowy i mechanicznie blokuje rozprzestrzenianie się ognia, co mocno optymalizuje finalne koszty inwestycyjne.

Wielowarstwowa ochrona infrastruktury magazynowej

Wybór docelowej technologii ochronnej nigdy nie wynika z jednego sztywnego szablonu. Agresywne środowisko chemiczne, skrajne i zmienne amplitudy temperatur oraz obecność silnych drgań mechanicznych zmuszają projektantów do umiejętnego łączenia kilku zupełnie różnych materiałów na jednym dużym obiekcie. Zastosowanie nieodpowiedniego surowca izolacyjnego zawsze wywołuje lawinową reakcję. Uszkodzona powłoka dopuszcza wilgoć do stalowych blach, inicjuje głęboką i ukrytą korozję materiału bazowego, a ostatecznie wymusza awaryjne zatrzymanie całej głównej linii produkcyjnej.

Wdrażanie trwałych, szczelnych i profesjonalnie zaplanowanych systemów ochronnych przynosi zakładom przemysłowym natychmiastowe oszczędności w budżecie utrzymania ruchu. Systematyczna redukcja utraty cennego ciepła skokowo obniża rachunki za surowce energetyczne niezbędne do obsługi potężnych wymienników czy agregatów grzewczych. Skrupulatna analiza chemicznej specyfiki przesyłanej cieczy, wilgotnościowego otoczenia hali oraz rytmu prac serwisowych gwarantuje ostatecznie bezproblemową, wieloletnią i całkowicie bezpieczną eksploatację kluczowych magazynów w zakładzie.
