Dlaczego wieloetapowa obróbka otworów w bloku silnika wymaga kontroli geometrii na każdym etapie

Uzyskanie idealnej średnicy cylindra nie gwarantuje jeszcze bezawaryjnej pracy jednostki napędowej. Nawet przy zachowaniu wymiaru nominalnego w bloku pojawiają się ukryte błędy kształtu. Owalność, stożkowatość i falistość gładzi prowadzą do poważnych nieszczelności układu tłokowo-korbowego. Przedostawanie się spalin do skrzyni korbowej obniża kompresję i drastycznie zwiększa zużycie oleju. Usunięcie tych wad wymaga przeprowadzenia precyzyjnego procesu obróbki ubytkowej. Kontrola geometrii na każdym kroku staje się jedynym sposobem na uniknięcie kosztownych awarii zregenerowanego motoru. Przeprowadzenie weryfikacji metrologicznej chroni przed przedwczesnym zużyciem zamontowanych podzespołów.

Przebieg wieloetapowej obróbki cylindrów

Przywrócenie fabrycznych wymiarów bloku silnika wymaga ścisłej sekwencji działań maszynowych. Wstępne roztaczanie usuwa największe nierówności oraz nadmiar wyeksploatowanego materiału. Zastosowanie noża tokarskiego nadaje podstawowy kształt, ale pozostawia mikroskopijne bruzdy i odkształcenia. Dopiero szlifowanie otworów za pomocą głowicy honującej skutecznie koryguje błędy osiowości i krzywizny. Wymuszony ruch posuwisto-zwrotny narzędzia ściernego stopniowo wyrównuje powierzchnię roboczą. Narzędzie płynnie dopasowuje się do obrabianej przestrzeni i zbiera najcieńsze warstwy metalu.

Podział prac na fazę zgrubną i wykańczającą zapobiega uszkodzeniom termicznym obrabianego żeliwa. Etap zgrubny agresywnie redukuje falistość i przywraca idealną cylindryczność przestrzeni roboczej. Wykorzystanie nowoczesnych kamieni diamentowych ułatwia szybkie usunięcie naddatku materiałowego. Wysoce wydajne ścierniwa radzą sobie nawet ze skrajnie twardymi stopami metali. Następnie operator przechodzi do honowania precyzyjnego, które tworzy na gładzi charakterystyczną siatkę rys. Kąt skrzyżowania tych nacięć oscyluje zwykle wokół 45 stopni i warunkuje późniejsze utrzymywanie filmu olejowego. Właściwa struktura minimalizuje tarcie tuż po uruchomieniu zapłonu.

Dobór parametrów a przeznaczenie jednostek napędowych

Prawidłowe wyprowadzenie płaszczyzn zależy od odpowiedniego zestrojenia maszyny obróbczej. Parametry decydujące o ostatecznym kształcie to siła docisku osełek, prędkość obrotowa głowicy oraz rodzaj cieczy chłodząco-smarującej. Zbyt mocny nacisk powoduje niebezpieczne nagrzewanie metalu i generuje odkształcenia termiczne bloku. Prędkość wrzeciona wynosząca od 14 do 84 obrotów na minutę musi współgrać z tempem posuwu. Mieszanina nafty i oleju na bieżąco wypłukuje opiłki oraz zapobiega zalepianiu porów materiału ściernego. Odpowiednio skonfigurowany system utrzymuje chropowatość powierzchni w wąskim przedziale od 0,1 do 1,5 mikrometra. Przekroczenie tych wartości grozi zerwaniem filmu smarnego podczas intensywnej eksploatacji pojazdu.

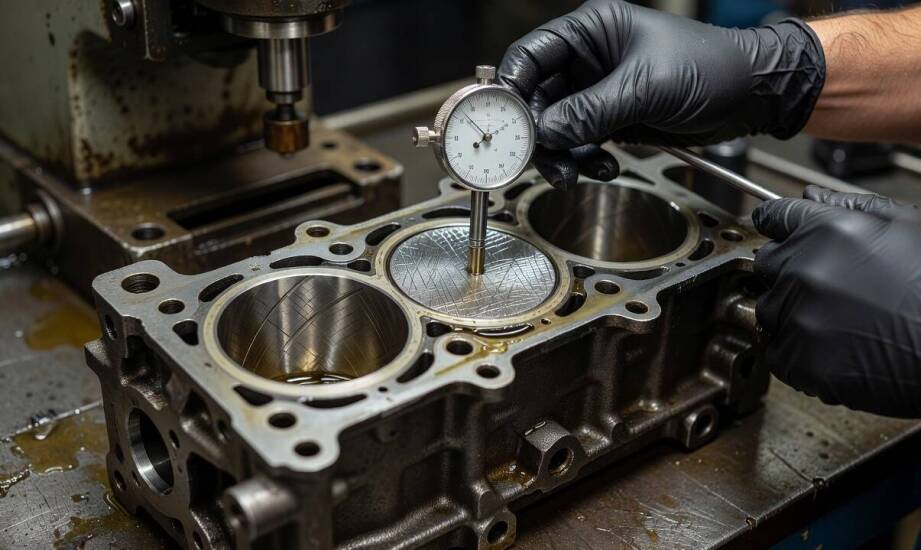

Właściwa ocena stanu technicznego następuje nierzadko w trakcie trwania samych prac naprawczych. Precyzyjne pomiary podczas obróbki ujawniają ukryte wady materiałowe lub błędy osadzenia nowych elementów. Odkrycie takich usterek wymusza niekiedy dodatkowe tulejowanie bloków silników w celu ratowania cennego odlewu. W zakładzie Jurgal w Mikołowie proces ten opieramy na sterowanych numerycznie maszynach. Daje to ciągłą kontrolę wymiarów bez konieczności częstego przerywania cyklu roboczego. Monitorowanie odchyłek w czasie rzeczywistym odczuwalnie podnosi wiarygodność pomiarową.

Poszczególne typy pojazdów narzucają zastosowanie odmiennych tolerancji wymiarowych podczas prowadzonych procedur. W silnikach samochodów osobowych najważniejsza staje się perfekcyjna szczelność przy wysokich prędkościach obrotowych. Odmiennie sytuacja wygląda przy jednostkach ciężarowych i rolniczych, które wytrzymują potężne obciążenia udarowe przez dziesiątki tysięcy motogodzin. Narzuca to stworzenie znacznie głębszej struktury nośnej dla oleju silnikowego, co zabezpiecza układ przed zatarciem. Odbudowa motorów zabytkowych oraz wyścigowych wymaga natomiast ścisłego trzymania się bardzo rygorystycznych norm pasowania tłoka. Indywidualne profilowanie śladów ściernych gwarantuje zachowanie specyficznego charakteru motoru przy jednoczesnym wydłużeniu jego resursu.

Wpływ geometrii na końcową żywotność zregenerowanego silnika

Trwałość wyremontowanej jednostki zależy wprost od zachowania rygorystycznych reżimów skrawania. Wyeliminowanie najmniejszych odchyłek geometrycznych zapewnia równomierne rozkładanie się nacisków na ścianki poszczególnych cylindrów. Prawidłowo dobrana chropowatość powierzchni eliminuje zjawisko suchego tarcia podczas pierwszego rozruchu motoru. Pierścienie tłokowe dużo szybciej się docierają i momentalnie zyskują pełną szczelność roboczą. Ogranicza to przedmuchy szkodliwych spalin i stabilizuje temperaturę całego obiegu.

Brak bieżącej kontroli wymiarów na poszczególnych etapach prac obróbczych prowadzi do lawinowych błędów montażowych. Szybko skutkuje to nawrotem problemów ze spalaniem oleju lub nagłym spadkiem mocy pod obciążeniem. Tylko pełna zgodność parametrów ukształtowania gładzi z założeniami inżynieryjnymi uwarunkuje bezpieczną eksploatację maszyn i pojazdów. Wieloetapowe monitorowanie zagadnienia stanowi fundament fachowej i trwałej odbudowy każdego wariantu silnika spalinowego. Ścisła weryfikacja techniczna zapewnia ostateczny sukces mechanikom odpowiedzialnym za złożenie powierzonej im jednostki napędowej.
