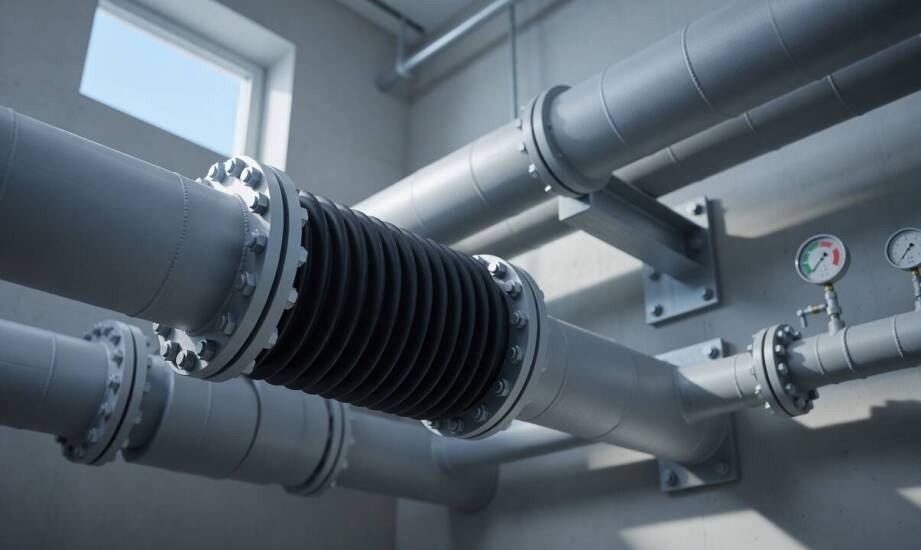

Dlaczego kompensator w rurociągu musi przejmować wydłużenia cieplne i drgania

Instalacje rurociągowe pracujące w warunkach zmiennej temperatury i przy obecności urządzeń tłoczących tylko pozornie stanowią całkowicie sztywne konstrukcje. Rury transportujące gorące media podlegają nieustannym zmianom wymiarowym, co w połączeniu z pulsacją ciśnienia tworzy dynamiczne środowisko pracy. Ograniczenie przestrzeni montażowej sprawia, że naturalne ruchy materiału nie mogą swobodnie wygasnąć. Brak odpowiedniego zabezpieczenia przed tymi zjawiskami szybko prowadzi do niebezpiecznych przeciążeń na łączeniach kołnierzowych oraz w miejscach podparcia rurociągu. Rolę głównego bufora przejmują tutaj kompensatory, które neutralizują niszczące naprężenia i chronią całą infrastrukturę przed awarią.

Wpływ temperatury i drgań na stabilność rurociągu

Stalowe elementy konstrukcyjne wykazują dużą wrażliwość na wahania temperatury przepływającego czynnika. Zjawisko to wynika bezpośrednio ze struktury materiału, który wydłuża się zgodnie ze współczynnikiem rozszerzalności liniowej na poziomie 12 × 10⁻⁶ 1/K. Wymiar praktyczny tego parametru bywa zaskakująco duży w skali przemysłowej. Prosty odcinek stalowy o długości stu metrów przy różnicy temperatur rzędu 50 stopni Kelwina może zwiększyć swój wymiar osiowy nawet o 60 milimetrów. Zablokowanie tego naturalnego przyrostu generuje potężne siły rozciągające lub ściskające wewnątrz ścianek rury. Energia ta musi znaleźć ujście, dlatego natychmiast przenosi się na najsłabsze punkty układu, czyli złączki, kołnierze oraz stałe podpory.

Ruch termiczny stanowi tylko jedną z przyczyn obciążenia instalacji. Pompy obiegowe, potężne sprężarki oraz masywne zawory regulacyjne generują ciągłe drgania o częstotliwościach od kilku do kilkudziesięciu herców. Pulsacja ta rozchodzi się wzdłuż osi rurociągu niczym fala akustyczna, uderzając bezpośrednio w punkty mocowania. Ciągłe wibracje wywołują niebezpieczne zmęczenie materiału w strefach spoin i miejscach łączenia armatury. Zastosowanie kompensatora gumowego lub wyposażonego w stalowy mieszek pozwala skutecznie stłumić te oscylacje przed ich przeniesieniem na kolejne sekcje. Elastyczny element wstawiony za pompą fizycznie przerywa drogę przenoszenia drgań, co znacząco wydłuża żywotność całej infrastruktury przesyłowej.

Dobór technologii kompensacji do wymagań układu

Aby zredukować negatywne skutki naprężeń, instalatorzy stosują elementy dostosowane do konkretnego wektora sił. Kompensacja osiowa sprawdza się najlepiej przy przejmowaniu wydłużeń wzdłuż głównej linii rury, natomiast warianty boczne i kątowe absorbują odpowiednio ruchy poprzeczne oraz ugięcia. Ogromne znaczenie dla poprawnej pracy tego mechanizmu ma sam sposób mocowania elementów kołnierzowych. Luźne kołnierze dają instalacji większy margines swobody, z kolei sztywne połączenia wymuszają montaż kompensatorów o znacznie podwyższonej odporności na nagłe skoki ciśnienia.

Dobór odpowiednich komponentów do tak wymagających układów opiera się na sprawdzonych łańcuchach dostaw dla sektora B2B. Przedsiębiorstwa wykonawcze i ciepłownicze często wybierają wyposażenie dostępne w hurtowni TRO-INSTAL-BIS, która specjalizuje się w dystrybucji zaawansowanej armatury przemysłowej. Szeroki dostęp do magazynowych zasobów filtrów, przepustnic i zaworów przyspiesza budowę strategicznych węzłów cieplnych oraz stacji gazowych, ułatwiając zachowanie ciągłości prac montażowych.

Prawidłowa specyfikacja asortymentu chroni instalację przed poważnymi błędami eksploatacyjnymi. Zbyt sztywny lub nieprawidłowo osadzony element elastyczny prowadzi do szybkiego przeciążenia podpór rurowych, co nierzadko skutkuje ich całkowitym wyrwaniem z fundamentu. Powstające nieszczelności na kołnierzach generują uciążliwe wycieki, a niekontrolowane drgania drastycznie przyspieszają korozję zmęczeniową. Współpracując z rynkiem wykonawczym, dystrybutor Tro-Instal dostarcza armaturę o zweryfikowanych parametrach wytrzymałościowych, co ułatwia budowę bezpiecznych rurociągów pozbawionych ukrytych wad naprężeniowych.

Zintegrowane podejście do systemów przesyłowych

Prawidłowa absorpcja wydłużeń cieplnych i drgań wykracza poza zwykłe wpięcie elastycznego fragmentu pomiędzy dwa sztywne odcinki stali. Skuteczność tego rozwiązania zależy od szczegółowej analizy architektury całego układu. Projektanci muszą precyzyjnie rozmieścić podpory stałe oraz ślizgowe, aby wymusić pożądany kierunek rozszerzania się rur. Sam kompensator stanowi jedynie wykonawcze ogniwo znacznie większego mechanizmu fizycznego. Ignorowanie zachowania węzłów sąsiadujących sprawia, że nawet najlepszej klasy armatura ulegnie szybkiemu zniszczeniu pod wpływem skumulowanych obciążeń.

Trwałość nowoczesnych instalacji wodociągowych i gazowych zależy wprost od uwzględnienia parametrów pracy urządzeń tłoczących. Zintegrowanie elastycznych rozwiązań z poprawnym podparciem rur tworzy bezpieczne środowisko dla transportu mediów pod ciśnieniem. Współczesne sieci przemysłowe pracują przy coraz wyższych parametrach roboczych, co dodatkowo potęguje siły działające na materiał. Każdy błąd w obliczeniach kompensacyjnych ostatecznie przekłada się na groźne awarie mechaniczne, dlatego inżynieria rurociągowa nie zostawia miejsca na kompromisy przy zarządzaniu siłami termicznymi.
